滤油机调整及试车1、滤床上滤板，滤框，滤纸的放置位置是在贴近两端止推板压紧板各放置3张滤纸、然后放置滤板，再后滤板，滤板滤框交替顺序安放，板与框之间各放滤纸2张，滤板与滤框放置时应注意同侧的撑耳形状应为一致。否则将失去过滤能力，滤纸应使用清洁干燥的滤纸，若使用清洁或烘干的旧滤纸时，就将滤纸赃物的一面对着滤框放置。以免上面的未清洗干净的杂质被冲刷下来污染油液。滤板，滤框，滤纸安装完毕后，应复查位置是否正确，然后旋转紧手柄。盖上油盖。（注意：压紧手柄不允许加长操作）2、检查各部分是否有松动现象，用手转动连轴器，看是否有卡阻现象。一切正常后，开启电机看油泵转动方向是否和箭头方向一致，不得反向。接电源是应整机接地。3、机器运转1分钟后压力是0.07Mpa为正常。指针大于0.4Mpa，应停车检查。六、操作规程1、操作者应熟悉本机的性能以及操作方法。2、机器启动后，应检查压力表的读数情况，一旦有异常现象，立即停车检查。3、根据油的干净度，在循环过滤2—3倍后，打开油样阀，取样实验，直到合格为止。4、工作一段时间后，压力会升高到0.4Mpa以上或比初始压力要低，系滤纸被击破或残留的杂质已经覆盖了整个滤纸，须更换。5、阀在出厂时已经调试好，不得随便拆卸。如确有必要，须检验合格后方可继续使用。6、工作时如发现油箱的渗油位置超过游标，可开启回油阀，将油放净。在关闭回油阀。7、过滤结束，清洗机器，涂上防锈油，放置在干燥通风的地方。七、机器的维护和保养1、所有的密封表面，应涂上防锈油。（如滤板，滤框，前压板，压紧板）2、滤网、梯行螺杆等要清洗干净，涂上防锈油。3、所有的管道接头，应包扎好，防止异物进入管道系统。4、在移动过程中，要防止撞击，翻倒，以免机器损伤，降低机器的工作性能。

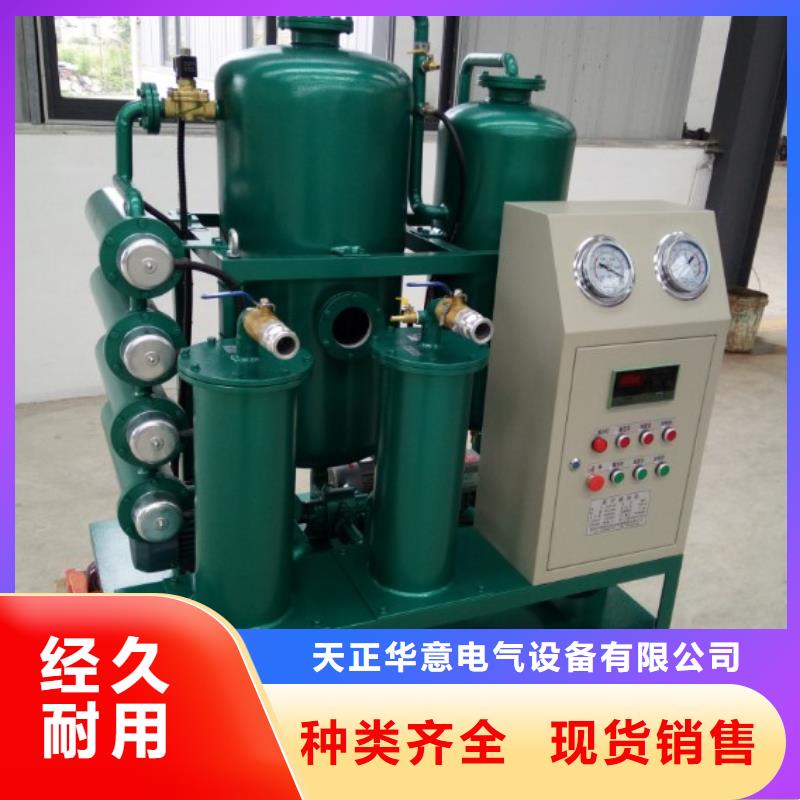

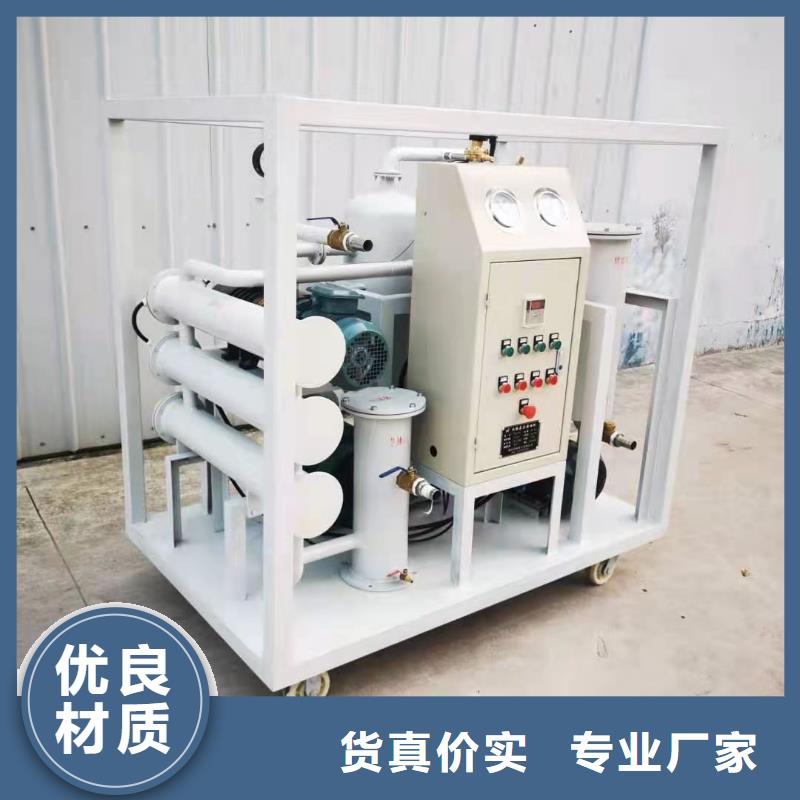

滤油机真空滤油机使用说明青岛天正华意电气设备有限公司一、概述为适应电力维修部门现场检修各类高低压带油设备的需要，我们参照日本加藤公司技术，严格执行 标准以DL/T521－2004真空净油机使用导则为指导，设计具有体积小，比例重量轻、移动方便、噪声低、连续工作时间长，性能稳定，操作方便等特点，是各电厂、电站、变电所、电器制造厂、工矿企业过滤变压器油、透平油、机油、液压油等油液中的水份、气体和杂质的理想设备。二、主要用途1、本机可用于各类油浸变压器、油浸电流、电压互感器及少油继路器，进行现场滤油及补油。2、本机可用于对上述设备进行现场热油循环干燥，尤其是对油浸电流、电压互感器及少油断路器的热油循环干燥更为有效。3、本机可用于对密封油浸设备进行现场真空注油和补油及设备抽真空。4、本机还可以用于对轻度变质的变压器油进行再生净化，使其性能达到合格油标准。三、主要特点本机与国际国内的同类产品相比较有如下特点；1、体积小、重量轻，是同类产品重量的二分之一。2、改进完善了油气分离的设计。利用真空进油，装设了管状旋转喷油器，减少了阻力，回旋速度快，增加了油气分离效果。3、根据用户的需要，净油器部分的过滤介质由特制精滤芯为过滤介质，特制精滤芯为：无味的聚丙烯为原料经过熔融、喷射、牵引、接收成型而制成的管状滤芯。4、一机多能，这是本机的一个重要特点。由于本机在现场使用，并利用原来的带油设备做储油罐，使热油循环本机与设备之间，这样便使滤油、再生、热油循环干燥三种功能同时进行，省工、省时、确为一举三得。四、工作原理真空净油机是根据水和油的沸点不同而设计的，它由真空加热罐、精滤器、冷凝器、初滤器、水箱、真空泵、排油泵以及电气柜组成。真空泵将与真空罐内的空气抽出形成真空，外界油液在大气压的作用下，油经过入口管道进初滤器较大的颗粒，然后进入加热罐内，经过加热到40－75℃的油通过自动油漂阀，此阀是自动控制进入真空罐内的油量进出平衡。经过加热后的油液通过喷翼飞快旋转将油分离成半雾状，油中的水份急速蒸发成水蒸气并连续被真空泵吸入冷凝器内，进入冷凝器内的水气经冷却后再返原成水放出。在真空加热罐内的油液，被排油泵排入精滤器通过滤滤芯将微粒杂质过滤出来。从而完成真空滤油机迅速除去油中杂质、水份、气体的全过程，使洁净的油从出口处排出机外。

滤油机加热系统 ⑴ 配备有充足的加热功率，采用电加热；⑵ 配置有自动恒温控制装置；⑶ 设置有加热保护功能装置；⑷ 完全杜绝加热系统无油加热，加热系统与真空系统、排油系统三位一体联锁，只有当真空泵、油泵都启动后才能启动加热系统，避免油温过高损坏设备。⑸ 温度控制采用区间控制，避免油温达到设定温度值接触器频繁启动，限度延长电器使用寿命。⑹ 优化的加热装置设计，有效地杜绝了滤油过程中有害气体的产生，形成可靠的加热系统，化的管路设计确保无“死油区”，而油温可在10 ～100 ℃之间任意调节，恒温加热。同时，根据气候不同，设置有自动和手动加热方式供选择。 ⑺ 采用辐射间接加热技术,较低的表面热负荷可以保证油在加热过程中不会局部过热。排油系统 ⑴ 基本要求：手动盘车，无卡阻现象，运转时，轴封不漏油，技术指标达到标准；⑵ 油泵选用国内品牌。⑶ 电机 选用国内品牌电机.⑷ 油泵经精密加工手段，采用独特密封方式，确保油泵无泄漏；既使在整机系统处于极限真空，油泵出油照正常，确保整机性能稳定，提高油品处理效率。真空分离系统 双级真空分离罐，可靠的真空分离技术，由雾化器、反应器、分离室，聚油箱、抽气室、观察窗、液位器组成；雾化器：将进入真空分离系统的油雾化，喷射到反应器上；反应器：由多个反应环组成，让喷射到反应器上的油雾形成油膜，让油中的水分、气体尽可能的挥发，大大提高脱水脱气的效率；分离室：位于反应器与聚油箱之间，油液在此区间运行时、水分、气体、与油液再一次分离；聚油箱；将分离了水分、气体的油液聚集，由排油泵排出；抽气室：将反应器、分离室中分离的水蒸汽，残余气体从真空分离系统抽出。避免水分、气体重新溶于油液；观察窗：采用钢化玻璃作为观察镜，取代有机玻璃作为观察镜时在高温高真空条件下凹陷变形的缺陷；配置自动液位控制装置，实现进出油的自动平衡调节，恒定滤油系统达到人机分离的目的；采用复式立体蒸发结构，从而增大了蒸发面积并且延长了净化油液在真空分离系统中的蒸发时间，大大提高脱水（游离水、微水）脱气的效率，。
