SOE测试仪顺序触发模式下的输出时序如下：5-2、附近逆序触发 触发模式与顺序触发相同，但是触发通道的先后顺序相反。时序图如下：5-3、附近分组同步触发 该模式下64个DO输出通道被分为4组，每组16个通道，对应仪器面板上的T1-T4插座。启动触发后，每组的16个通道被同步触发，顺序按T1-T2-T3-T4。该模式可用于对多个SOE卡件做对此试验，以验证多个卡件的标准时钟是否同步。群组触发模式输出时序如下：5-4、附近重复脉冲触发 该模式下所有DO输出通道同步输出1-99个重复脉冲。脉冲宽度和间隔时间可定义为1-9999ms。通常用于对SOE或任何干接点型DI通道做抗干扰滤波特性试验。输出时序如下：三、附近测试操作步骤1、附近测试电缆连接根据不同SOE系统类型，测试仪的输出接线方式有两种。种方式使用通用连接电缆，根据用户现场的接线方式选择有公共端或无公共端的通用电缆。先解开原来连接到用户DI端子上的输入信号线，将通用测试电缆的压接线头，依次按顺序连接到DI接线端子，另一端的DB37插头按排序需要插接到信号发生器的输出插座上。第二种连接方式是使用专用连接电缆，将测试仪的触发信号通过特制的专用连接器连接到SOE模件。这种连接需要用户提供其SOE系统DI模板的输入连接器的型号及详细接线说明，由我们为用户定制专用连接电缆。使用时无需解开原来的DI端子引线。不管使用哪一种连接方式，都应确保连接后的SOE通道，在整个测试过程中不被原有的用户信号触发。2、附近接好测试电缆后接通测试仪电源。

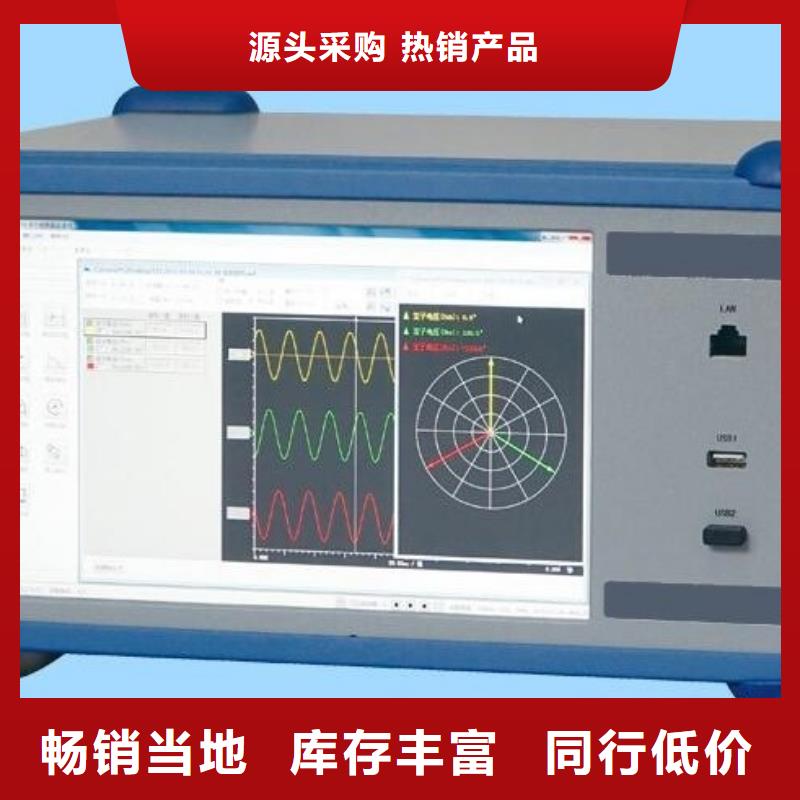

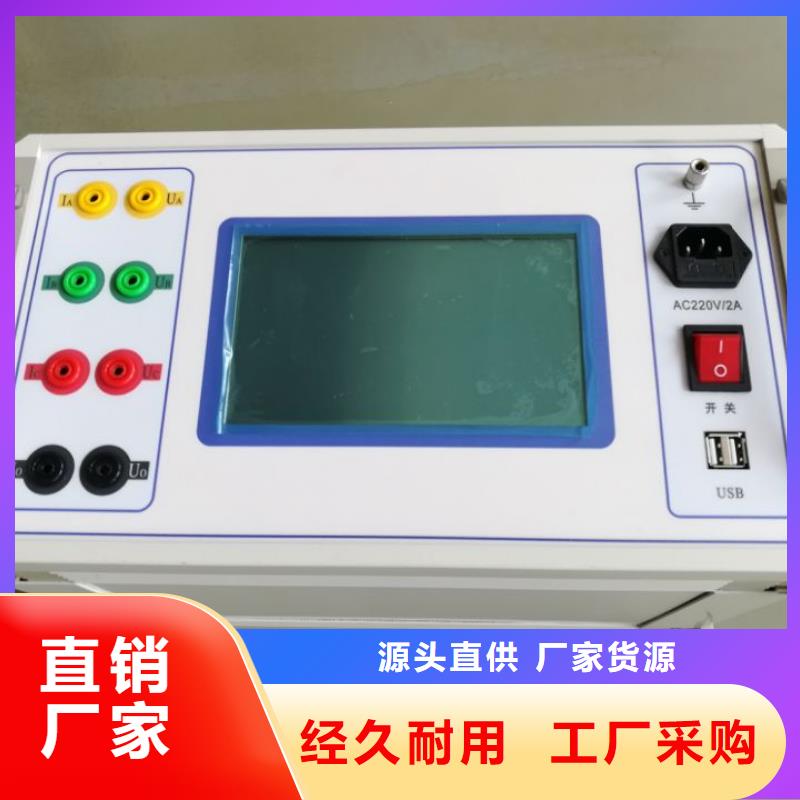

SOE测试仪 仪器具有功能强大的软件系统，软件系统实现的功能主要包括数据采集，数据压缩存储，波形分析与统计，图形绘制工具，频谱分析工具，波形组合运算工具，谐波分析，有效值计算，功率计算，三相对称性分析，相量图工具等。其特性可概括如下：1 实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作2 可以对当前示波器中的图形进行编辑，包括自由标识，颜色变换等，以方便试验报告的制作3 提供了频谱分析工具使用户可以方便的获取信号的频谱图形4 可以任意的选择信号作为X轴,Y轴绘制信号的关系曲线5 提供了谐波分析工具，可以对采集的信号进行谐波分析，谐波次数为1024次6 组合运算工具使用户可以对所采集的信号进行加，减，乘，除和积分等运算7 计算选定通道信号的有效值，功率8 对选定的三相信号进行功率和对称性分析9 绘制选定信号的相量图10通过软件选择通道信号类型：直流瞬时值或者交流有效值11 内置了发电机三相短路特性曲线，空载特性曲线，甩负荷试验，自准同期校核试验，

SOE测试仪技术条件1、当地基本参数开关量输出通道：64个开关量输出类型：无源模拟干接点触发模式：顺序触发，逆序触发、当地分组同步，重复脉冲触发间隔：0.1ms-999.9ms（以0.1ms为单位可调）时基精度：±3us(1ms间隔测试)稳 定 度：优于20ppm工作电源：AC220V50Hz（10W）工作温范围：-10-55℃外形尺寸：三防仪器箱（380X310X120mm）整机重量：3.5kg2、当地开关量输出通道特性：项目规范值测试条件开路耐压0-300VIs＝0.5uA导通压降小于2.6VIf＝100mA电流容量150mAVs＝2.4V隔离特性1500VDO通道间初始\复位状态开路3、当地面板布局图1：AC电源插座(充电插座) 2：彩色液晶触摸屏3：电源开关4：DO输出插座（DB37）4、当地输出插座和通道序号仪器面板上有 4个DB37型输出插座。每个插座包含16个输出通道，共计64个输出通道。每个DB37插座内部引脚与通道序号的对应如下图：根据用户使用的不同厂家的SOE设备，可选配不同的测试电缆附件。通用型电缆为出厂标准配置，专用型电缆需用户根据自己使用的DCS系统规格单独订购。
