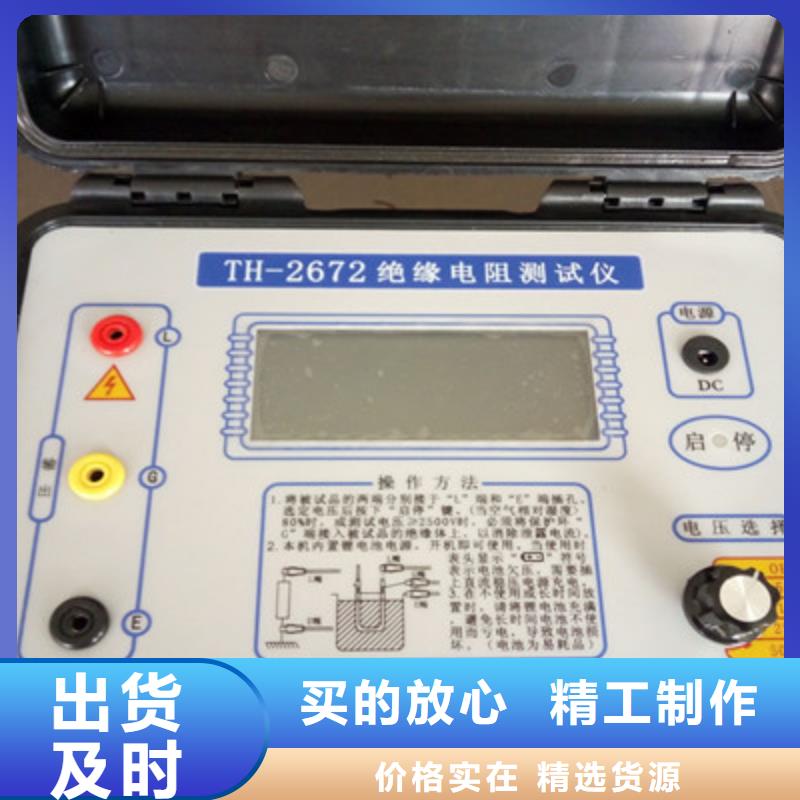

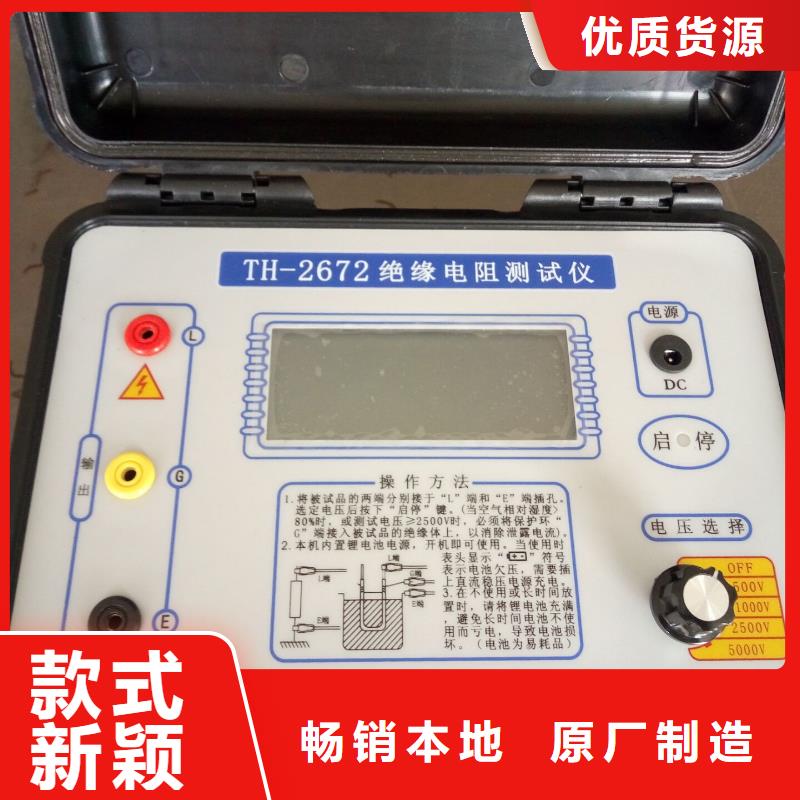

绝缘电阻测试仪 说明： 高压输出端：又可称为线路端，它采用高压电缆接到被测线路，例如接至变压器或电机的绕组、电缆的线芯。2、“G”保护端：三电极法测量绝缘材料、电缆的体积电阻时，“G”接到三电极的保护环电极上，保护环是用于被测对象的表面电阻和测量回路的泄漏干扰。3/4、“E”接地端：本仪表接大地和连接被测物零端的接线端，自来水管可作为大地端，电机的金属外壳、变压器铁芯、电缆屏蔽层等属于被测物零端，人工放电的地端也接在此端。5、“读阻保持”指示：读阻保持时指示灯发出红光，提醒测试员记录测试值。6、“min.s”表：显示测试时间分秒，高压控制按钮按入即开始计时，值19分59秒，然后循环工作。7、“充电”指示：充电时指示灯为红光，随着电池电压的升高指示灯逐渐由红光向绿光渐变，充满时指示灯为绿光。8、“浮充供电”插座：用于以交流电220V供电，向仪表电池充电的插座。9、“ON”指示：工作电源接通后指示灯发红光，在仪器工作时电池电量下降指示灯会逐渐变暗，当电池欠压指示灯会熄灭。10、“工作电源”开关：仪表的供电电源开关。11、“电阻量程”开关：开关指向数为电阻量程，即上限值。12、“高压调节”旋钮：可使测试电压从0V平滑调节至预选值。13、“高压预选”开关：用于预先选择测试电压值。14、“高压控制”按钮：控制测电压输出，按下时高压从“L”端输出。15、“kV”表：显示L-E之间的测试电源电压值。16、“MΩ/GΩ”表：显示绝缘电阻值，其单位由“电阻量程”开关决定。

绝缘电阻测试仪 极化指数（PI）和吸收比（DAR）测试极化指数（PI）和吸收比测试(DAR)只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。将旋转开关转到档，然后按250V或500V或1KV或2.5KV或5KV或10KV键选择要过行测试的电压值。 按MODE键设置相应模式，LCD左下角显示“10:01m”为极化指数模式，显示“60:15S”为吸收比模式15秒模式，显示“60:30S”为吸收比模式30秒模式，小数字不显示任何东西的为绝缘电阻测量模式。接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，按下TEST测试键。LCD 显示测量值，测量后显示值固定不变后读取吸收比或者极化指数值。待测试完成后按查看吸收比或者极化指数值的除数（比如“60:15S”模式下60S的值），按键查看吸收比或者极化指数值的被除数（比如“60:15S”模式下15S的值）。再次按按”或键返回。7.4极化指数（PI）和吸收比（DAR）应用：在工程上，绝缘电阻和吸收比(或极化指数)能反映发电机、油浸式电力变压器等设备绝缘的受潮程度。绝缘受潮后吸收比(或极化指数)值降低(如图1)，因此它是判断绝缘是否受潮的一个重要指标。应该指出，有时绝缘具有较明显的缺陷(例如绝缘在高压下击穿)，吸收比或极化指数值仍然很好。吸收比或极化指数不能用来发现受潮、脏污以外的其他局部绝缘缺陷。极化指数参考判定值：极化指数4以上4～2 2.0～1.01.0以下判定良好 要注意 不良吸收比参考判定值：吸收比1.4以上 1.25～1.01.0以下判定良好不良8．背光控制开机后，按键可以开启或关闭背光，背光功能适合于昏暗场所。每次开机默认背光关闭。

绝缘电阻测试仪规则及注意事项感谢您购买了本公司数字式高压绝缘电阻表，在你初次使用该仪器前，为避免发生可能的触电或人身伤害，请一定：详细阅读并严格遵守本手册所列出的规则及注意事项。任何情况下，使用本仪表应特别注意。 本仪表根据IEC61010规格进行设计、生产、检验。任何情况下，使用本仪表应特别注意。?测量时，移动电话等高频信号发生器请勿在仪表旁使用，以免引起误差。注意本仪表机身的标贴文字及符号。? 使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。 测量过程中，严禁接触裸露导体及正在测量的回路。确认导线的连接插头已紧密地插入仪表接口内。请勿在易燃性场所测量，火花可能引起爆炸。仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。 请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?给仪表更换电池时，请确认测试线已移离仪表，仪表处于关机状态。仪表显示电池电压低符号应及时充电,否则会引起误差。 测量过程中严禁进行充电或者进行数据传输操作 注意本仪表所规定的测量范围及使用环境。 使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。仪表及手册中的“ ”警告标志，使用者必须严格依照本手册内容进行操作。仪表输出高压,请务必连接好测试线手离开测试线后才按测试键进行测试,否则有触电危险。测试完成后，先等待一分钟放电完成后再移除测试线，移除测试线时先移除仪表端的测试线再把测试线收好。
