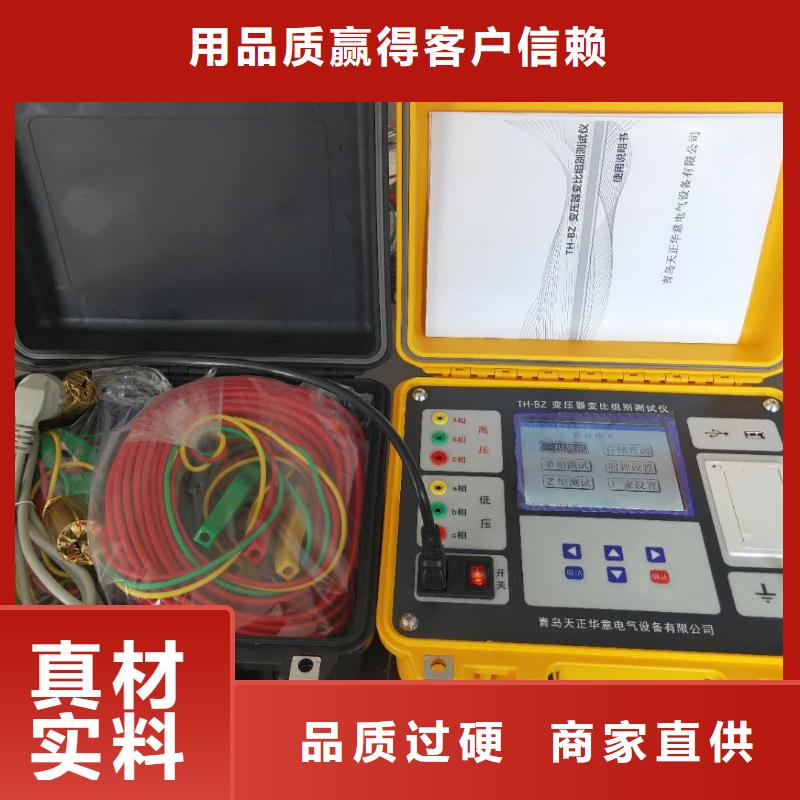

变压器变比测试仪液晶界面液晶显示界面主要有九屏，包括主菜单和八个子功能界面，下面分别加以详细介绍。1．主菜单界面主菜单如图三所示：图三、主菜单当开机后显示主菜单，如图三所示的主菜单界面。主菜单共有八个功能选项，包括：参数设置、三相变压比、三相匝数比、单相变压器、Z型变压器、备用选项2个、历史数据，通过↑、↓、←、→键进行选择，选中的项目文字为反白显示（图中选中项目为“参数设置”），按确定键进入相应功能界面；屏幕顶端一行显示状态参量，包括：程序版本号，日期时间等；屏幕下方一行为提示栏，为用户进行简单的操作提示，方便用户正确操作；同时显示出内部电池的电压幅值和剩余电量，以便操作人员随时观察仪器电池状态，当发现电池亏电时可及时充电。2．参数设置屏在选中‘参数设置’功能时首先进入参数设置屏，如图四所示。在参数设置屏中可见，需设置项目有：试品编号、额定变比、分接总数、等分接级、设置日期、设置时间等。显示屏下一行为提示行，提示操作人员如何进行操作，在图四界面下，按上下键移动光标，按【确定】键所选参数项颜色发生变化，按数字键输入所需的参数后按【确定】键设置参数生效，所选参数项颜色回复正常，设置完毕后就按【退出】键返回；各项参数的含义和作用如下：?试品编号：指被测变压器的编号，多可输入6位。?额定变比：指被测试变压器的额定档位的高压侧与低压侧的电压变比值?分接总数：指变压器分接开关总的档位数?等分接级：变压器每档调整的电压百分比。?设置日期：设置当前的日期。?设置时间：设置当前的时间。图四、参数设置屏3．三相变压比测试图五、三相变压比测试接线提示屏进行三相变压比测试之前应先进行参数设置，按【设置】键或选择“参数设置”项按【回车】进入参数设置屏进行参数设置，设置好各参数后按【退出】键回到主界面选择“三相变压比”测试选项按【回车】键进入接线提示屏（如图五所示），屏中给出了详细的接线图，操作人员可按照图示进行接线。

变压器变比测试仪 在测试过程中，仪器如果检测到短路、高低压反接故障时，弹出故障提示框报警，并停止测量。“三相变比测试结果”屏如下图。编号 说明1 对应的测试相别。2 对应的实测变比值。3 仪器自动计算的误差值。4 实测的高、低压联结方式和组别。5 实测的当前分接位。编号 说明6 菜单选择区域。按“左右”键移动光标选择相应功能，按“确认”键执行当前所选功能，按“取消”键返回上一屏。继续进行变比测量。将当前的测试结果通过内置打印机打印。将当前的测试结果保存到本机或保存到外接优盘。小提示：保存到优盘的数据为WORD格式，可直接用OFFICE打开进行编辑或打印。7 注意事项?对于具有多个分接位的变压器，输入额定高、低压电压值、分接间距、额定档位，是为了使测试结果可以自动计算出误差值，以及分接开关所处的分接位。?有载分接开关19档的变压器，若9、10、11分接是同一个值，仪器输入额定分接位时应输入9，此时12分接位以后，仪器显示分接位置比实际位置小2。?本仪器分接位置的设置按高压侧调压设计，是假设1分接为电压挡位，如果电压反向设计或分接开关在低压侧的变压器，显示分接位置和实际分接位置倒置。?三相变压器铭牌上的变比是指不同电压绕组的线电压之比，因此，不同接线方式的变压器，其变比与匝数比有如下关系：一次、二次侧接线相同的三相变压器的电压比等于匝数比；一次侧、二次侧接线不同时，Y--d接线的匝比值等于变比值除以，D--y接线的匝比值等于变比值乘以。

变压器变比测试仪参数测量点击参数测量按钮可进行变比测量，如下图：点击开始按钮开始测试，大约3秒钟左右测试完成并显示测试结果，一次二次为被试变压器的一次二次电压，角度为一次二次的电压夹角（可折算点数），变比为实测变比，误差为与标准变比的误差，分接位置为仪器测出的当前分接，接线方式也是实测接线方式。点击保存系统提示保存到哪个分接记录，选择正确的分接可将当前测试结果保存到数据库中。如下图：斯科特和逆斯科特变压器为两相变比，显示在BC和CA相。5.3波形图测试开始后并在完成测试前，点击波形图按钮可显示当前所施加的变压器一二次的电压波形。如图：按U1、U2、U3、I1、I2、I3相应按钮可选择显示或关闭那路波形图，点击【＋】、【-】按钮可放大缩小波形，【】可拉伸波形，移动下方滑块可移动波形。5.4谐波分析测试开始后并在完成测试前，点击谐波分析按钮可分析一二次各相电压的谐波含量。如图：如图设置显示U1的谐波，按【】可循环显示 1—32次谐波含量和百分比5.5记录查询点击记录查询按钮，可查询并打印测试结果，还可导出到优盘或上传至计算机，如下图：左侧显示数据库的记录数，右侧可显示某一条记录的详细信息，点主滚动条可上下或左右滚动屏幕以便显示所有信息，选中某条记录点击打印按钮可通过串口或蓝牙打印机现场打印测试结果。插入优盘点击导出，可将整个数据库导出到优盘（插入优盘要等待两三秒钟，使仪器检测到优盘）。优盘数据库采用Dbase3数据库格式，可用excel电子表格直接打开编辑打印等，无需安装后台管理软件，使用户的管理更方便。
